1.本標準規定了鋼制管法蘭用金屬齒形墊片的形式，尺寸和技術要求。
本標準適用于JB/T79，JB/T82中規定的公稱壓力PN為4.0~16.0Mpa的凹凸面整體鑄鋼管法蘭和對焊鋼制管法蘭用金屬齒形墊片
2.引用標準
GB 711 優質碳素結構鋼熱軋厚鋼板和寬鋼帶
GB 4237 不銹鋼熱軋鋼板
3墊片的形式和尺寸
3.1 公稱壓力PN為4.0,6.3,10.0,16.0MPa的凹凸面整體鑄鋼管法蘭用金屬齒形墊片引用一種尺寸
3.2 公稱壓力PN為20.0Mpa的凹凸面整體鑄鋼管法蘭用金屬齒形墊片的形式尺寸按照另一種尺寸
4.1 墊片材料為
08/10 GB 711 450°C
0Cr13 GB4237 540°C
oCr19Ni9 GB4237 600°C
00Cr17Ni12Mo2 GB4237 450°C
4.2墊片尺寸的極限偏差應該符合表4的規定
墊片內徑d1極限偏差 +1.0 0
墊片內徑d1極限偏差 0 -1.0
墊片厚度T極限偏差 +10.25 0
4.3金屬齒形墊兩端面平行度誤差為每100mm直徑長度不得超過0.1mm
4.4金屬齒形墊齒頂平面的表面粗糙度Ra為1.6μm
4.5金屬齒形墊應由整塊鋼板制成，不允許焊接
5標記示例
公稱通徑100mm，公稱壓力6.3Mpa，材料為oCr19Ni9的凹凸面整體鑄鋼管法蘭用金屬齒形墊片
齒形墊 100-63 oCr19Ni9 JB/T88-94

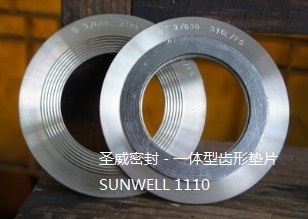

齒形墊片
SUNWELL 1100
基本描述：
1. 齒形墊片通常應用在凹凸面法蘭部位；
2. 該齒形墊片可帶內環或者外環；
3. 墊片兩面粘貼非金屬密封材料。
描述：
齒形墊片通過車削等加工方法制成，不帶外環的話，在凹凸面法蘭部位應用較多，外外環的用在平面上使用，因?yàn)槠洫?dú)特的固定造型，保證了它能承受巨大的壓力，往往是金屬纏繞墊片所不能達到的，因此通常作為纏繞墊片的更高一級墊片。
突出特點：
1. 適用于高壓高溫部位密封；
2. 在狹窄法蘭表面應用效果突出；
形式：
帶內外環型 帶固定外環型 帶活動外環型 不帶環形
以上任意類型，均可以在密封黏貼非金屬填充帶
材質：
碳鋼、不銹鋼、321、317L、347、蒙乃爾、銦科鎳、哈氏合金、銅等；
表面粘貼材料：石墨、四氟、銀箔等。
技術數據：
金屬齒形墊片的加工參照標準有：ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN, JIS 和NF.
更多關于帶固定外環金屬齒形墊片的數據，請隨時和我們?nèi)〉寐?lián)系。
|
