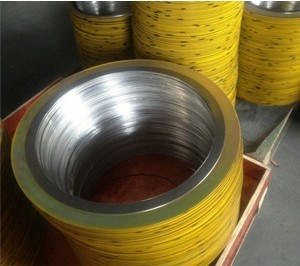

ASME B16.20 CGI美標金屬纏繞墊片采用V型或W型鋼帶和非金屬填充帶繞卷纏繞而成.內環和外環用來增強墊片的抗壓能力.同時配合不同法蘭表面的裝配.提供纏繞墊片的性能. 憑借突出的壓縮和回彈性.使用在溫度和壓力交叉變化的區域進行密封.
應用領域:
1. 管道.閥門.泵.熱交換裝置.冷凝塔.人孔.手孔法蘭.等,
2. 石化.化學.機械制造.發電廠.冶金.造船.醫藥工程.核電等領域廣泛應用.
金屬材料：
碳鋼（CRS），304SS（304），304LSS（304L），316LSS（316L），蒙乃爾400（MON），鈦（TI），鎳200（NI），哈氏合金C（HAST C），茵苛鎳600 （INC600）
非金屬填充材料：
柔性石墨 （F.G.）：650℃ ； 聚四氟乙烯（PTFE）：260℃ ； 無石棉（NON-ASB）：500℃ ； 石棉（ASB）：500℃ ； 云母紙（M.C）：850℃ ； 陶瓷纖維紙（CER）：1300℃ 注：也可采用其他金屬材料，但應在訂貨時說明用于氧化性介質時小于或等于450℃ 適用壓力420BAR
| NPS |
Class 150# |
|
Class 300# |
| D1 |
D2 |
D3 |
D4 |
|
D1 |
D2 |
D3 |
D4 |
| 1/2" |
14.2 |
19.1 |
31.8 |
47.8 |
|
14.2 |
19.1 |
31.8 |
54.1 |
| 3/4" |
20.6 |
25.4 |
39.6 |
57.2 |
|
20.6 |
25.4 |
39.6 |
66.8 |
| 1" |
26.9 |
31.8 |
47.8 |
66.8 |
|
26.8 |
31.8 |
47.8 |
73.2 |
| 1-1/4" |
38.1 |
47.8 |
60.5 |
76.2 |
|
38.1 |
47.8 |
60.5 |
82.6 |
| 1-1/2" |
44.5 |
54.1 |
69.9 |
85.9 |
|
44.5 |
54.1 |
69.9 |
95.3 |
| 2" |
55.6 |
69.9 |
85.9 |
104.9 |
|
55.6 |
69.9 |
85.9 |
111.3 |
| 2-1/2" |
66.5 |
82.6 |
98.6 |
124 |
|
66.5 |
82.6 |
98.6 |
130.3 |
| 3" |
81 |
101.6 |
120.7 |
136.7 |
|
81 |
101.6 |
120.7 |
149.4 |
| 4" |
106.4 |
127 |
149.4 |
174.8 |
|
106.4 |
127 |
149.4 |
181.1 |
| 5" |
131.8 |
155.7 |
177.6 |
196.9 |
|
131.6 |
155.7 |
177.8 |
215.9 |
| 6" |
157.2 |
182.6 |
209.6 |
222.3 |
|
157.2 |
182.6 |
209.6 |
251 |
| 8" |
215.9 |
233.4 |
263.7 |
279.4 |
|
215.9 |
233.4 |
263.7 |
308.1 |
| 10" |
268.2 |
287.3 |
317.5 |
339.9 |
|
268.2 |
287.3 |
317.5 |
362 |
| 12" |
317.5 |
339.9 |
374.7 |
409.7 |
|
317.5 |
339.9 |
374.7 |
422.4 |
| 14" |
349.3 |
371.6 |
406.4 |
450.9 |
|
349.3 |
371.6 |
406.4 |
485.9 |
| 16" |
400.1 |
422.4 |
463.6 |
514.4 |
|
400.1 |
422.4 |
463.6 |
539.6 |
| 18" |
449.3 |
474.7 |
527.1 |
549.4 |
|
449.3 |
474.7 |
527.1 |
596.9 |
| 20" |
500.1 |
525.5 |
577.8 |
606.6 |
|
500.1 |
525.5 |
577.9 |
654.1 |
| 24" |
603.3 |
628.7 |
685.8 |
717.6 |
|
603.3 |
628.7 |
685.8 |
774.7 |
◆ 整體沖制的內環和外環，更高的耐壓可靠性
◆ 優質的非金屬填充材料，更佳的密封性能
◆ 特殊設計的成型角度，更好的壓縮回彈補償性能
◆ 數控全自動墊片成型設備，具有根據墊片公稱壓力自動調節壓緊力技術、墊片尺寸自動控制技術、自動焊接控制技術，保證了墊片的高品質水準
特征和優點：
◆ 纏繞本體優點：作為密封元件，由V型鋼帶和軟的非金屬填充材料交替纏繞而成?；貜椥詢?yōu)良，能夠?qū)艿老到y(tǒng)的壓力熱循環和振動進行自動補償
◆ 外環優點：保證墊片精確定位于法蘭密封面中央，同時限制纏繞本體過分壓縮
◆ 內環優點：防止纏繞本體因剛性不足發生向內屈曲，同時填補墊片與容器或管道法蘭面之間的空隙，以避免此空隙干擾流體的流動以及由此引起流體對墊片的沖蝕
◆顏色標識和鋼印標記優點：便于辯識尺寸、壓力、材料
◆標準和非標尺寸優點：ASME B16.20, API601, DIN2699,BS3381, JPI-7S-41, JIS B2404,HG20610-97, HG20631-97,GB4622.2-93, SH3407-96, JB/T90
安裝注意事項：
1、墊片的纏繞部分必須介于法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。
2、基本型墊片最好不要用在凹凸面法蘭上，這是因?yàn)榛拘蛪|片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。
3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片最好加裝合理材料的內環。
4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效
5.、安裝前仔細檢查法蘭、螺栓、螺母及墊片的質量，仔細檢查法蘭或接口安裝情況，有無偏口、錯口、張口、錯孔等缺陷。
6、法蘭或密封部位表面必須清理干凈，墊片表面及螺栓、螺紋上不允許粘附機械雜質。
7、墊片不能裝偏，應保證受壓均勻。

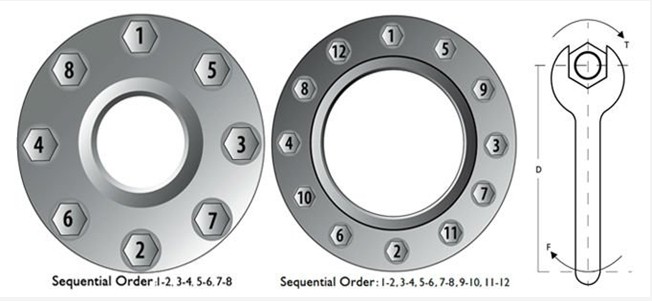

8、旋緊螺母時應用力均勻，螺栓要對稱地均勻地分2～3次旋緊，使墊片受壓均勻。
 |
