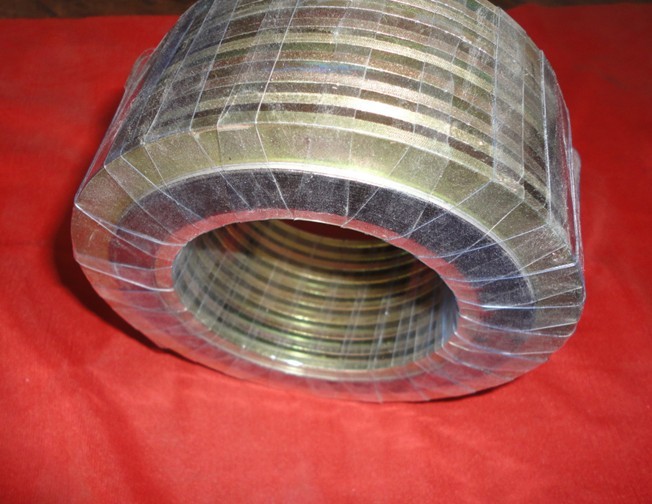

JIS B2404日標金屬纏繞墊片由金屬帶和非金屬帶螺旋復合繞制而成的一種半金屬平墊片。

JIS B2404日標金屬纏繞墊片原材料選擇：

1.金屬帶
A. 采用厚度為0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值HV≤200
2. 非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力

注：石墨在非氧化介質下，可使用到800℃。

3.加強環除另有協議外，內加強環材料應與金屬帶材料相同，外加強環的材料選用A3鋼，并防銹處理。

1、 適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。
2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。
3、密封性能優良。
4、對與墊片接觸的法蘭密封而的表面精度要求不高。
5、安裝方便，墊片預緊壓力較低。

墊片型式:

鋼帶及內外環材質		填充料			通用厚度 mm
名稱	代號	名稱	代號	適用溫度℃	V形墊/環	W形墊/環
碳鋼	CS	石棉	ASB	500	3.2/2.0 4.5/3.0	4.8/3.0 5.5/4.0 7.5/5.0
不銹鋼	304(L),316(L)	石墨	FG	650
蒙乃爾	Mon	四氟	PTFE	250
鎳，鈦	Ni，Ti	云母	MICA	950
因科鎳	INC	陶瓷	CER	1000
哈氏，鋯	HAST，ZIRC	非石棉	NAF	300

其它制造標準：ASME B16.20, API601, DIN2699,BS3381, JPI-7S-41, JIS B2404,HG20610-97, HG20631-97,GB4622.2-93, SH3407-96, JB/T90

SIZE	5K(kgf/cm)				10k(kgf/cm)				16k(kgf/cm)				20k(kgf/cm)
	D1	D2	D3	D4	D1	D2	D3	D4	D1	D2	D3	D4	D1	D2	D3	D4
10A	18	24	33	45	18	24	37	52	18	24	37	52	18	24	37	52
15A	22	28	38	50	22	28	41	57	22	28	41	57	22	28	41	57
20A	28	34	44	55	28	34	47	62	28	34	47	62	28	34	47	62
25A	34	40	53	65	34	40	53	74	34	40	53	74	34	40	53	74
32A	43	51	64	78	43	51	67	84	43	51	67	84	43	51	67	84
40A	49	57	69	83	49	57	73	89	49	57	73	89	49	57	73	89
50A	61	69	79	93	61	69	89	104	61	69	89	104	61	69	89	104
65A	77	87	102	118	77	87	107	124	77	87	107	124	77	87	107	124
80A	89	98	113	129	89	98	118	134	89	99	119	140	89	99	119	140
90A	102	110	123	139	102	110	130	144	102	114	139	150	102	114	139	150
100A	115	123	133	149	115	123	143	159	115	127	152	165	115	127	152	165
125A	140	148	168	184	140	148	173	190	140	152	177	202	140	152	177	202
150A	166	174	198	214	166	174	199	220	166	182	214	237	166	182	214	237
200A	217	227	243	260	217	227	252	270	217	233	265	282	217	233	265	282
250A	268	278	305	325	268	278	310	332	268	288	328	354	268	288	328	354
300A	319	329	350	370	319	329	361	377	319	339	379	404	319	339	379	404
350A	356	366	390	413	356	366	406	422	356	376	416	450	356	376	416	450
400A	407	417	450	473	407	417	457	484	407	432	482	508	407	432	482	508
450A	458	468	510	533	458	468	518	539	458	483	533	573	458	483	533	573
500A	508	518	550	583	508	518	568	594	508	533	583	628	508	533	583	628
550A	559	569	610	641	559	569	619	650	559	584	634	684	559	584	634	684
600A	610	620	660	691	610	620	670	700	610	635	685	734	610	635	685	734
