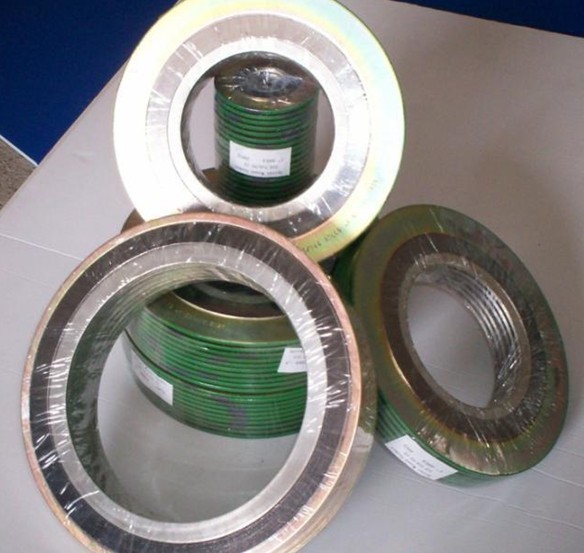

304L不銹鋼石墨纏繞墊片采用304L作為纏繞鋼帶和內外環和高純核級石墨、膨脹聚四氟乙烯、無石棉等非金屬材料纏繞而成的纏繞墊片，用于各類耐高底溫，內強腐蝕，強輻射等特殊工況條件下的法蘭密封。 性能特點：能在各種超高溫.低溫循環交變，強腐蝕和強輻射各種極端苛刻條件下保持其優良的密封性能。 使用設備:石油、化工、冶金、核電、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。 304L不銹鋼是一種通用性的不銹鋼材料，它廣泛地用于制作要求良好綜合性能（耐腐蝕和成型性）的設備和機件。也稱為超低碳不銹鋼，是碳含量較低的304不銹鋼的變種，用于需要焊接的場合。較低的碳含量使得在靠近焊縫的熱影響區中所析出的碳化物減至最少，而碳化物的析出可能導致不銹鋼在某些環境中產生晶間腐蝕（焊接侵蝕）。 304L不銹鋼的鍛造性能較差，變形比較困難。 由于存在加工硬化現象。使得在芯棒拔長過程中的變形量不能給的太大。且熱量損失較大。因此必須在教多火次下成型。若高溫保溫階段處理不好，會造成粗晶。

纏繞墊片結構形式及代號和使用法蘭類別：

基本型式 代號 適用的法蘭密封面 厚度 V型基本體/環 W型基本體/環 基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5 帶內環型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2 4.5/3 4.8/3.0 5.5/4.0 7.5/5.0 帶定位環型 C或CG型 平面或凸面 帶內環及定位環型 D或CGI型 平面或凸面

其它特殊材料: 1.　特殊材質纏繞墊片金屬帶：采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。 A. 采用厚度為0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特種鋼帶，或由供需雙方協商 確定。 B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷 2.特殊材質纏繞墊片非金屬帶 A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。 B. 特制石棉燒失量必須≤25% C. 非金屬帶的氯離子含量≤100PPM D.各類介質及各種非金屬帶的推薦使用溫度及壓力

纏繞墊片各種非金屬材料主要技術參數：

材料 標識代號 溫度 ℃ 最大工作壓力 適用介質 壓縮率% 回彈率% 應力松馳率% 膨脹石墨 F.G. -220--550 420 BAR 腐蝕性介質 18--30 ≥17 ≤18 特制石棉帶 ASB -150--450 150 BAR 般氣密性 18--30 ≥19 ≤28 聚四氟乙烯 PTFE -200-- 200 150 BAR 腐蝕性介質 18--30 ≥15 ≤13 無石棉材料 NA -100--350 150 BAR 一般氣密性 18--30 ≥19 ≤28 云 母 MICA -150--800 150 BAR 特高溫 18--30 ≥19   陶 瓷 CER -200--1090 150 BAR 超高溫 18--40 ≥19   下表用于對常用內外環及金屬纏繞鋼帶的材質選擇： 材料名稱 縮寫標記 硬度(HB) 極限溫度(°C) 碳鋼（Carbon steel) CRS 120 -40~+540 304不銹鋼 304 130~180 -195~+760 304L不銹鋼 304L 130~180 -195~+760 316L不銹鋼 316L 130~180 -100~+760 317L不銹鋼 317L   -100~+760 321不銹鋼 321 130~190 -195~+760 347不銹鋼 347    -185~+760 20CB-3(ALLOY 20) A-20 -185~+1090 HASTELLOY-B2 HAST B 215 -185~+1090 HASTELLOY-C276 HAST C -185~+1090 INCOLOY-800 IN 800   -100~+870 INCOLOY-825 IN 825   -100~+870 INCONEL-600 INC 600 150 -100~+1090 INCONEL-625 INC 625   -100~+1090 INCONEL-X750 INX   -100~+1090 MONEL-400 MON 150 -130~+820 NICKEL-200(鎳） NI -195~+760 TITANIUM(鈦) TI 215 -195~+1090 ※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理 ※根據工況選用不同特殊材料為基體的纏繞墊溫度，壓力和內腐蝕性等隨材料而不同。 ※采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等纏繞鋼帶時，內環材料一般選用相等于或好于選用的纏繞鋼帶材料。 纏繞墊片基本體厚度公差： 項目 厚度 公差 墊片厚度 4.5, 3.2 +0.2 -0.1 環厚度 3.0 ±0.25 下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）： DIN (mm) ANSI B16.5 BS1560 (mm) Mss sp-44 API 605 公差 內環內徑 墊片內徑 <=600 <=24" >=26" and <=34" ±0.5 >600 and <=800 >24" and <=34" >=36" and <=60" ±0.9 >800 and <=1600 >34" and <=60"   ±1.3 >1600 >60"   ±1.6 墊片外徑 <=600 <=24" <=24" ±0.9 >600 and <=16000 >24" and <=60" >24" and <=60" ±1.8 1600 >60"   ±2.2 外環外徑     >=1/2" and <=60" ±0.9 <=600 <=24"   0-1.0 >600 and <=1000 >24" and <=34"   0-1.8 >1000 and <=1600" >34" and <=60   0-2.2 常用金屬石墨纏繞墊片主要性能參數： 纏繞墊片系數 m=2.5-4 纏繞墊片使用壓力 ≤25MPa 纏繞墊片使用溫度 -196℃-700℃(氧化性介質中不高于600℃) 纏繞墊片最小預緊比壓 y=68MPa

技術標準: 1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .國內標準有HG20610-2009　　鋼制管法蘭用纏繞式墊片　　化工部歐洲體系 　　 HG20631-2009　　鋼制管法蘭用纏繞式墊片 　化工部美洲體系 　　 GB/T4622.2-97　　纏繞式墊片管法蘭用墊片尺寸　　國家標準 　　JB/T4719-92　　管殼式換熱器用纏繞墊片 　機械部標準 　　JB/T90-94　　管路法蘭用纏繞式墊片 　機械部標準 　　JB/T4705-2000　壓力容器法蘭用纏繞式墊片 　機械部標準 安裝注意事項： 1、墊片的纏繞部分必須介于法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。 2、基本型墊片最好不要用在凹凸面法蘭上，這是因為基本型墊片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。 3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片最好加裝合理材料的內環。 4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效 5.、安裝前仔細檢查法蘭、螺栓、螺母及墊片的質量，仔細檢查法蘭或接口安裝情況，有無偏口、錯口、張口、錯孔等缺陷。 6、法蘭或密封部位表面必須清理干凈，墊片表面及螺栓、螺紋上不允許粘附機械雜質。 7、墊片不能裝偏，應保證受壓均勻。 8、旋緊螺母時應用力均勻，螺栓要對稱地均勻地分2～3次旋緊，使墊片受壓均勻。
