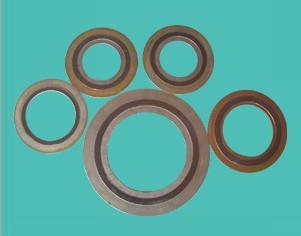

317L纏繞式墊片采用317L作為纏繞鋼帶,317L(00Cr19Ni13Mo3、UNS S31726) 合金是以鉬為基礎的奧氏體不銹鋼。它與常規的鉻-鎳奧氏體不銹鋼如304合金相比，具有更強的抗化學腐蝕能力。另外，與常規的不銹鋼相比，317L合金具有更高的延展性、抗應力腐蝕性能、耐壓強度及耐高溫性能。它是低碳等級或L等級，這個等級具有在焊接期間及熱處理過程中抗敏化作用性能。
317L鋼種相對316L具有良好的耐海水性和耐SCC性，用于Chemical船舶,化學產品Reactor等需高耐蝕的化學設備。
| 纏繞墊片結構形式及代號和使用法蘭類別： |
基本型式
|
代號 |
適用的法蘭密封面 |
厚度 |
| V型基本體/環 |
W型基本體/環 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
| 帶內環型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
| 帶定位環型 |
C或CG型 |
平面或凸面 |
| 帶內環及定位環型 |
D或CGI型 |
平面或凸面 | |
其它特殊材料:
1. 特殊材質纏繞墊片金屬帶：采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。
A. 采用厚度為0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特種鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
2.特殊材質纏繞墊片非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力 |
| 纏繞墊片各種非金屬材料主要技術參數： |
| 材料 |
標識代號 |
溫度 ℃ |
最大工作壓力 |
適用介質 |
壓縮率% |
回彈率% |
應力松馳率% |
| 膨脹石墨 |
F.G.
|
-220--550 |
420 BAR |
腐蝕性介質 |
18--30 |
≥17 |
≤18 |
| 特制石棉帶 |
ASB
|
-150--450 |
150 BAR
|
般氣密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 200 |
150 BAR |
腐蝕性介質 |
18--30 |
≥15 |
≤13 |
| 無石棉材料 |
NA
|
-100--350 |
150 BAR |
一般氣密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA
|
-150--800 |
150 BAR |
特高溫 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER
|
-200--1090 |
150 BAR |
超高溫 |
18--40 |
≥19 |
|
下表用于對常用內外環及金屬纏繞鋼帶的材質選擇：
材料名稱
|
縮寫標記 |
硬度(HB) |
極限溫度(°C) |
| 碳鋼（Carbon steel) |
CRS |
120 |
-40~+540 |
| 304不銹鋼 |
304 |
130~180 |
-195~+760 |
| 304L不銹鋼 |
304L |
130~180 |
-195~+760 |
| 316L不銹鋼 |
316L |
130~180 |
-100~+760 |
| 317L不銹鋼 |
317L |
|
-100~+760 |
| 321不銹鋼 |
321 |
130~190 |
-195~+760 |
| 347不銹鋼 |
347 |
|
-185~+760 |
| 20CB-3(ALLOY 20) |
A-20 |
|
-185~+1090 |
| HASTELLOY-B2 |
HAST B |
215
|
-185~+1090 |
| HASTELLOY-C276 |
HAST C |
|
-185~+1090 |
| INCOLOY-800 |
IN 800 |
|
-100~+870 |
| INCOLOY-825 |
IN 825 |
|
-100~+870 |
| INCONEL-600 |
INC 600 |
150 |
-100~+1090 |
| INCONEL-625 |
INC 625 |
|
-100~+1090 |
| INCONEL-X750 |
INX |
|
-100~+1090 |
| MONEL-400 |
MON |
150
|
-130~+820 |
| NICKEL-200(鎳） |
NI |
|
-195~+760 |
| TITANIUM(鈦) |
TI |
215
|
-195~+1090 |
※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理
※根據工況選用不同特殊材料為基體的纏繞墊溫度，壓力和內腐蝕性等隨材料而不同。
※采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等纏繞鋼帶時，內環材料一般選用相等于或好于選用的纏繞鋼帶材料。
纏繞墊片基本體厚度公差：
項目
|
厚度 |
公差 |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.25 |
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
|
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
常用金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
|
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa | |
|
技術標準:
1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系
HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97 纏繞式墊片管法蘭用墊片尺寸 國家標準
JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準
JB/T90-94 管路法蘭用纏繞式墊片 機械部標準
JB/T4705-2000 壓力容器法蘭用纏繞式墊片 機械部標準 |
|
